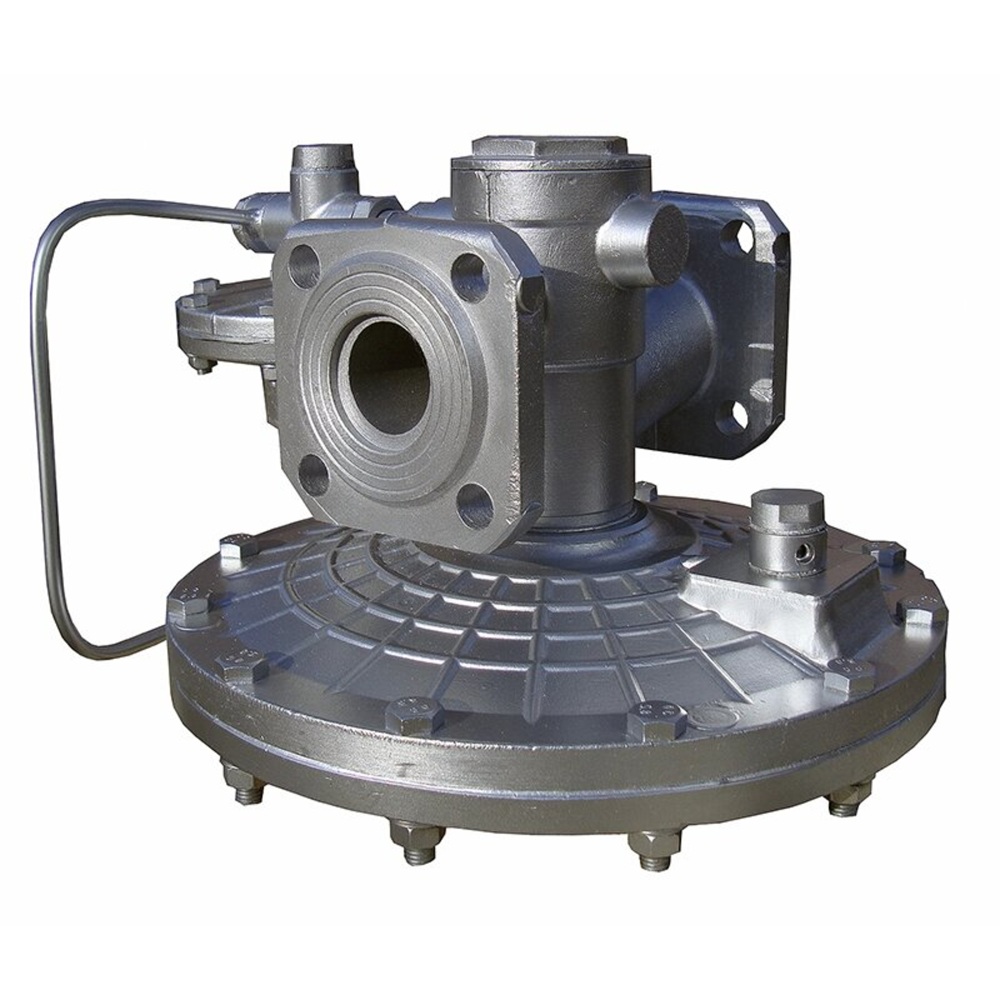

Регулятор давления газа РДУК2-100

В схеме регулятора давления РДУК2 (рис. 1, 2) регулятор управления КН2 низкого и КВ2 высокого давления является командным прибором, а регулирующий клапан — исполнительным механизмом. Работа регулятора давления осуществляется за счет энергии проходящей рабочей среды.

Газ входного давления, помимо основного клапана, поступает через фильтр на малый клапан регулятора управления и после него по соединительной трубке через демпфирующий дроссель — под мембрану регулирующего клапана. Газ сбрасывается в газопровод за регулятором давления через сбросной дроссель.

Рис. 1. Продольный разрез и схема присоединения регулятора РДУК2-100. (Регулятор управления и места присоединения импульсных трубок к мембранной камере условно повернуты на 90°)

На мембраны регулирующего клапана и регулятора управления по соединительным трубкам подается выходное давление газа. Благодаря непрерывному потоку газа через сбросной дроссель давление перед ним и, следовательно, под мембраной регулирующего клапана всегда больше выходного давления.

Разность давлений по обе стороны мембраны регулирующего клапана образует подъемную силу мембраны, которая при любом установившемся режиме работы регулятора уравновешивается весом подвижных частей и действием входного давления на основной клапан.

Повышенное давление под мембраной регулирующего клапана автоматически регулируется малым клапаном регулятора управления, в зависимости от потребления газа и входного давления перед регулятором.

Усилие выходного давления на мембрану регулятора управления постоянно сравнивается с заданным при настройке усилием нижней пружины; любое незначительное отклонение выходного давления вызывает перемещение мембраны и клапана регулятора управления. При этом изменяется расход газа, проходящего через малый клапан, а следовательно, и давление под мембраной регулирующего клапана.

Таким образом, при любом отклонении выходного давления от заданного изменение давления под большой мембраной вызывает перемещение основного клапана в новое равновесное положение, при котором выходное давление восстанавливается. Например, если при уменьшении потребления газа выходное давление повысится, то мембрана и клапан регулятора управления несколько опустятся. При этом расход газа через малый клапан уменьшится, что вызовет уменьшение давления под мембраной регулирующего клапана. Основной клапан под действием входного давления начнет закрываться до тех пор, пока его проходное сечение не будет соответствовать новому потреблению газа и выходное давление не восстановится.

Рис. 2. График максимальной пропускной способности регуляторов РДУК2Н-100/50 и РДУК2В-100/50

Рис. 3. График максимальной пропускной способности регуляторов РДУК2Н-100/70 и РДУК2В-100/70
