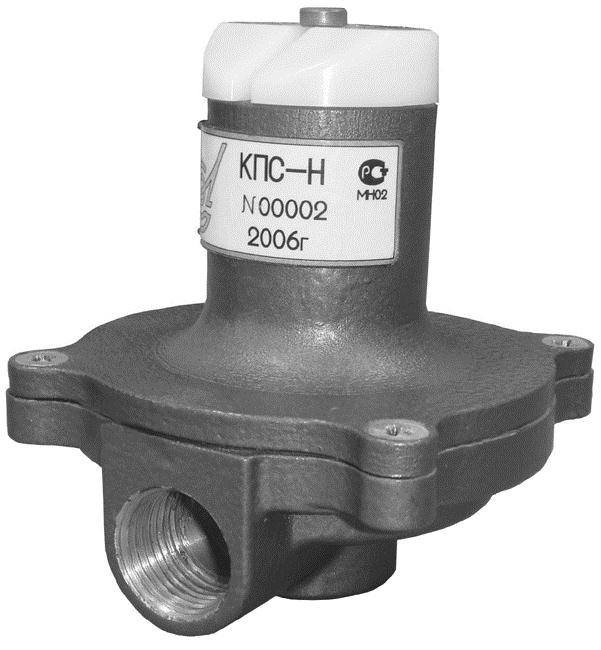

Клапаны предохранительные сбросные КПС-Н (-Г), КПС-С-1 (-Г), КПС-С-2 (-Г)

Запросить цену

Клапан предохранительный сбросной КПС, предназначен для сброса газа в атмосферу при повышении давления в сети сверх допустимого значения, для использования в газорегуляторных пунктах, имеющих в своём составе запорные клапана. Обеспечивают сброс газа в атмосферу с расходом не менее 0,5 м³/ч при повышении давления в сети сверх заданного значения более чем на 5%. Простота конструкции и настройки.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Изготавливаются в двух исполнениях:

КПС-Н - для регуляторов типа РДНК

КПС-С - для регуляторов типа РДСК

Технические характеристики

Тип клапана	КПС-Н (КПС-Н-Г)*	КПС-С-1 (КПС-С-1-Г)*	КПС-С-2 (КПС-С-2-Г)*
Рабочая среда	природный газ по ГОСТ 5542-87, газовая фаза сжиженного газа
Температура окружающей среды, °С	от -40 до +60
Максимальное рабочее давление на входе, кПа	6	50	400
Диапазон настройки давления срабатывания Р_ср, кПа	2,5-6	6-50	50-360
Заводская настройка давления срабатывания клапана, кПа	3	30	150
Погрешность срабатывания, %, не более	±5
Пропускная способность, м³/ч, при превышении давления срабатывания от номинального значения настройки на 0,1 Р_ср	0,5±0,05
Присоединительные размеры:
входное отверстие	G 1/2-B (G 3/4-B)
выходное отверстие	G 3/4-B (G 3/4-B)
Габаритные размеры, мм, не более
длина	85(110)
ширина	85(85)
высота	100(125)
Масса, кг, не более	0,5(0,6)

*Для удобства монтажа КПС-Н-Г комплектуется накидными гайками и патрубками.

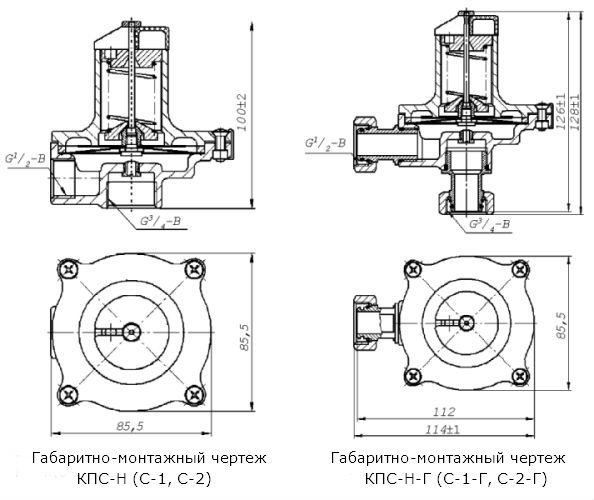

(см. габаритно-монтажный чертеж КПС-Н-Г (С-1-Г, С-2-Г).

Клапаны предохранительные сбросные КПС-Н (-Г), КПС-С-1 (-Г), КПС-С-2 (-Г)

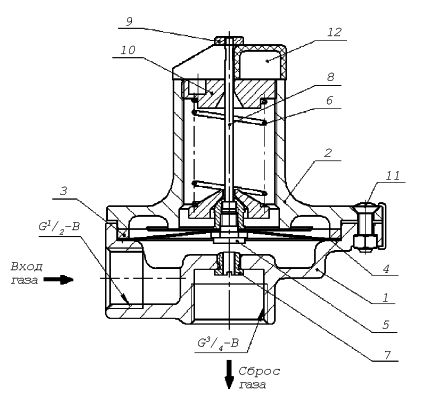

Схема принципиальная:
1-корпус; 2-крышка; 3-шайба; 4-мембрана; 5-клапан; 6-пружина; 7-седло; 8-шток; 9-кнопка; 10-гайка регулировочная; 11-винт; 12-фиксатор

Купить КПС-Н (-Г), КПС-С-1 (-Г), КПС-С-2 (-Г) в Перми

Компания осуществляет поставки промышленного оборудования на условиях прямых договоров. КПС-Н (-Г), КПС-С-1 (-Г), КПС-С-2 (-Г) имеют сертификацию и допущены к эксплуатации на объектах различного уровня сложности. Организована доставка в Пермь с возможностью страхования груза и отслеживания его местоположения в режиме реального времени.

Стоимость оборудования формируется на основе прайс-листов производителя с учетом логистического плеча. Получить точные цифры можно, позвонив по контактному телефону. Второй вариант связи – форма обратной связи, после заполнения которой менеджер перезванивает для уточнения деталей заявки и последующей отправки счета.

Инженеры компании проводят консультации по выбору оборудования и его совместимости с существующими системами. Можно уточнить технические нюансы без выезда специалиста на объект. Доставка в Пермь осуществляется в строгом соответствии с условиями договора поставки. Компания обеспечивает полный пакет документов, включая счета-фактуры и товарные накладные.

Клапан состоит из следующих основных узлов и деталей: корпуса 1 с седлом 2, клапана 4, мембраны с жестким центром 3, защепленной по периферии в корпусе 5 с помощью гайки 6, настроечной пружины 7, регулировочной гайки 8 и тяги 9 для ручного открытия клапана.

Работает клапан следующим образом.

Газ из сети через входное отверстие поступает в надмембранную полость. Давление газа уравновешивается настроечной пружиной 7. При повышении давления газа в сети выше настроечного мембрана преодолевает усилие настроечной пружины и открывает выход газа через сбросное отверстие выходного патрубка. При снижении давления клапан возвращается в первоначальное положение и перекрывает сбросное отверстие.

Настройка срабатывания клапана осуществляется вращением регулировочной гайки (вращение по газовой стрелке увеличивает давление срабатывания клапана и наоборот).

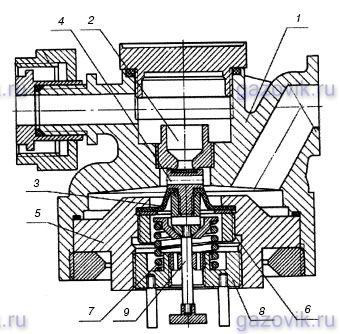

Клапаны предохранительные сбросные КПС-Н, КПС-С:
1 — корпус; 2 — седло; 3 — мембрана с жестким центром; 4 — клапан; 5 — корпус; 6 — гайка; 7 — настроечная пружина; 8 — регулировочная гайка; 9 — тяга
