Газорегуляторные пункты шкафные ГРПН-300

от 71 390 ₽

Газорегуляторный пункт ГРПН-300 с основной и резеврной линиями редуцирования предназначен для понижения высокого давления на низкое. Эксплуатируется в коммунально-бытовых газовых сетях, системах газоснабжения сельскохозяйственных и производственных объектов.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	ГРПН-300, ГРПН-300-01 с РДУ-32/С1			ГРПН-300, ГРПН-300-01 с РДУ-32/С2			ГРПН-300, ГРПН-300-01 с РДУ-32/С3
Рабочая среда	природный газ по ГОСТ 5542-87
Диаметр седла, мм	10	6	4	10	6	4	10	6	4
Максимальное давление на входе, МПа	0,3	1,2	1,2	0,3	1,2	1,2	0,3	1,2	1,2
Диапазон настройки выходного давления, кПа	от 1 до 2			от 2 до 3,5			от 3,5 до 5
Максимальная пропускная способность, м³/ч	0,3	1,2	1,2	0,3	1,2	1,2	0,3	1,2	1,2
Система обогрева	газовая
Номинальное давление для системы обогрева, Па (мм вод.ст)	3000 (300)
Расход газа для системы обогрева, м³/ч	0,05±15%
Масса, кг, не более	200
Средний срок службы, лет, не менее	15

Купить ГРПН-300 в Перми

Основная задача компании – обеспечить промышленные предприятия качественным оборудованием без посреднических наценок. ГРПН-300 протестированы и рекомендованы к эксплуатации в непрерывных циклах. Мы берем на себя логистику и доставку в Пермь. Контроль движения груза осуществляется на всем пути следования.

Для получения точной стоимости оборудования свяжитесь с отделом продаж по телефону. Либо направьте спецификацию через форму обратной связи – наши сотрудники обработают запрос и подготовят расчет с учетом всех параметров. Компания работает с юридическими лицами, предусмотрены различные варианты оплаты.

Инженерная служба проводит бесплатные консультации по техническим характеристикам и условиям эксплуатации. Уточнить совместимость оборудования с уже имеющимися системами можно до момента выставления счета. Доставка в Пермь осуществляется только после тщательной проверки товара на складе. Такой подход позволяет поставлять оборудование, полностью готовое к вводу в эксплуатацию.

Газорегуляторный пункт состоит из шкафа 1, в котором смонтированы основная линия редуцирования 2 и байпасная ветка 3. Основная линия редуцирования 2 состоит из крана входного 8, фильтра газового 4, регулятора давления газа 5 и выходного крана 9. При ремонте технологического оборудования подача газа к потребителю осуществляется через обводную линию (байпас), которая состоит из двух кранов: запорного — 18, регулирующего — 19 и манометра 20. Для сброса порции газа при ремонте технологического оборудования предусмотрены сбросные трубопроводы с кранами 14, 23. Фильтр газовый 4 предназначен для очистки газа от механических примесей. Степень загрязнения фильтра определяется по перепаду давления до и после фильтра. Перепад давления должен измеряться эксплуатирующей организацией дифманометром, подсоединяемым к кранам 6, установленным на катушках до и после фильтра.

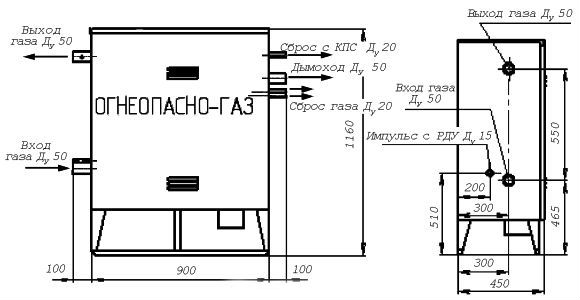

Газорегуляторные пункты шкафные ГРПН-300 с одной линией редуцирования и байпасом

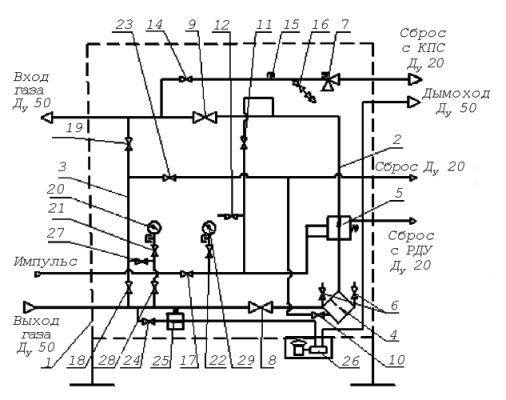

Схема пневматическая функциональная:
1-шкаф; 2-основная линия редуцирования; 3-обводная линия (байпас); 4-фильтр газовый; 5-регулятор РДУ-32; 7-клапан предохранительно-сбросной КПС-20Н; 8-12, 14, 16-19, 23, 24, 27, 28 - краны шаровые; 21-22 - устройства запорно-сбросные; 20-манометр; 29-мановакууметр; 15-штуцер с заглушкой; 25-регулятор РДСГ-1-1,2; 26-обогреватель
