Пункты редуцирования газа с узлом учета «Оптимус - 300», «Оптимус - 1000», «Оптимус - 7000», «Оптимус - 27000» с основной и резервной линиями редуцирования

Пункты редуцирования газа «Оптимус» могут исполняться в шкафу, на раме и в блоке. Предназнаечны для снижения выского давления и поддержания его на заданном уровне, независимо от изменения расхода газа и входного давления. По желанию заказчика пункты могут изготовляться с дополнительной обводной линией (СОЛ).

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: ООО «Завод ПГО «Газовик»

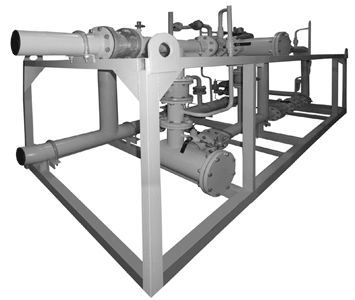

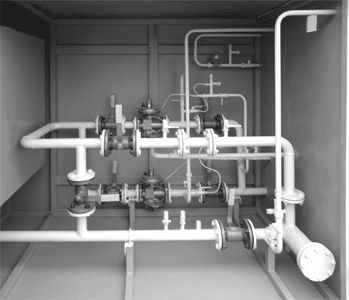

исполнение в шкафу	исполнение на раме

Условное обозначение

Пункты редуцирования газа с узлом учета «Оптимус - 300», «Оптимус - 1000», «Оптимус - 7000», «Оптимус - 27000» с основной и резервной линиями редуцирования

Типоряды пунктов редуцирования газа «Оптимус»

Модель	300	1000	7000	27000
Применяемые регуляторы давления газа	РДНК-32 РДУ-32	РДНК-400 РДНК-1000 РДК-50 РДНК-УРДНК-50 РДСК-50	РДГ-50 РДБК-50 РДП-50 РДГ-П50	РДГ-80 РДБК-100 РДП-100

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Испонение на раме — У2–У4.

Купить Оптимус - 300, Оптимус - 1000, Оптимус - 7000, Оптимус - 27000 в Перми

Компания специализируется на обеспечении промышленных объектов оборудованием высокого качества. Оптимус - 300, Оптимус - 1000, Оптимус - 7000, Оптимус - 27000 поставляется напрямую от производителей, что исключает появление посреднических наценок и сомнительных модификаций. Доставка в Пермь организуется с привлечением надежных транспортных компаний либо собственным автопарком, если габариты груза позволяют.

Узнать актуальную стоимость оборудования можно у менеджеров. Звонок по телефону позволяет оперативно получить информацию о наличии на складе и сроках поставки под заказ. Альтернативный способ связи – форма обратной связи на сайте. После отправки заявки специалист свяжется для уточнения условий и подготовки счета.

Инженеры компании проводят консультации по техническим вопросам. Можно выяснить совместимость оборудования с вашими действующими мощностями, уточнить условия обкатки и пусконаладки. Доставка в Пермь осуществляется строго по графику, согласованному с заказчиком. Контроль перемещения груза доступен на всем протяжении маршрута.

Схема пневматическая функциональная:

1, 19 — кран шаровой (дисковый затвор); 2 — фильтр газовый ФГ с индикатором ИПД; 3 — кран шаровой КШ-20; 4 — кран шаровой КШ-15; 5 — регулятор давления газа; 6 — клапан предохранительный сбросной; 7 — регулятор давления газа для отопления; 8 — газогорелочное устройство; 9 — входной манометр; 10 — выходной манометр; 12 — счетчик газа; 11, 15 — кран шаровой КШ-25; 13 — кран под манометр; 14 — дифманометр; 16 — поворотная заглушка; 17 — счетчик газа; 18— измерительный трубопровод

Пункты редуцирования газа исполнения в шкафу, в блоке и на раме (в дальнейшем пункты) «Оптимус» предназначены для снижения высокого или среднего давления до требуемого, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, а также для технологического или коммерческого учета газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узел фильтрации;
— узел учета;
— основная линия редуцирования давления газа;
— резервная линия редуцирования давления газа.

В пунктах к выходной линии, на расстоянии не менее 5 ДУ от перехода, подключены предохранительный сбросной клапан и импульсный трубопровод.

Принцип работы: газ по входному трубопроводу через входное запорное устройство 1 и фильтр 2 поступает в узел учета газа, состоящий из измерительного трубопровода 18, счетчика газа 12 (в т.ч. с электронным корректором) с дифференциальным манометром 14 и продувочного трубопровода с краном 3, и далее — к регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и через выходное запорное устройство 19 — к потребителю.

Контроль давления газа на выходе производится манометром 10.

При повышении выходного давления сверх допустимого заданного значения открывается предохранительный сбросной клапан 6 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительный запорный клапан, либо встроенный в регулятор, либо расположенный отдельно на линии редуцирования, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 9, предназначенный для замера входного давления. Для определения перепада давления на фильтрующей кассете предусмотрен индикатор перепада давления (ИПД). В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования, идентичную основной по составу технологического оборудования.

На основной и резервной линиях редуцирования после регуляторов давления газа 5 предусмотрены продувочные трубопроводы. Также, после запорных устройств 1 и перед запорными устройствами 19, предусмотрены поворотные заглушки 16.

Линия газового обогрева пунктов состоит из крана 3, регулятора давления 7, счетчика 17, газогорелочного устройства 8.

В пунктах предусмотрена автономная настройка регуляторов давления и предохранительных клапанов при закрытых выходных запорных усторйствах.

Габаритный чертеж пункта редуцирования газа, исполнение в шкафу (ПРГШ):

1 — Р_вх.; 2 — Р_вых.; 3 — продувочный патрубок; 4 — дымоход; 5 — подвод импульса к регулятору; 6 — вход ПСК; 7 — выход ПСК; 8 — обогреватель газовый

Наименование регулятора	ПРГШ/ГРУ*				Д_у (вход/выход)	Р_вх, МПа	Р_вых, Мпа	Мах. расход, м³/ч	МассаПГРШ/ГРУ,кг
Наименование регулятора	А, мм	B, мм	C, мм	D, мм	Д_у (вход/выход)	Р_вх, МПа	Р_вых, Мпа	Мах. расход, м³/ч	МассаПГРШ/ГРУ,кг
РДНК–32	1700	1100	1550	600	50/50	1,2 (0,6)	0,002–0,0025	105	210/180
РДУ-32	1700	1100	1550	600	50/50	1,2 (0,6)	0,001–0,005	300	210/180
РДНК	1700	1100	1550	600	50/50	1,2 (0,6)	0,002–0,005	850	210/180
РДСК	1700	1100	1550	600	50/50	1,2	0,01–,3	1020	210/180
РДП-50	1700	1200	1600	700	50/50	1,2	0,0015–0,6	6400	510/430
РДБК-50	1700	1200	1600	700	50/50	1,2	0,001–0,6	5530	510/430
РДГ-50	1700	1200	1600	700	50/50	1,2	0,0015–0,6	6040	510/430
РДП-100	2200	1350	2250	750	100/100	1,2	0,0015–0,6	26350	740/670
РДБК-100	2200	1350	2250	750	100/100	1,2	0,001–0,6	21150	740/670
РДГ-80	2200	1350	2250	750	80/80	1,2	0,0015–0,6	12400	700/640

Габаритный чертеж пункта редуцирования газа, исполнение на раме (ГРУ):

1 — Р_вх. ; 2 — Р_вых.; 3 — продувочный патрубок; 4 — подвод импульса к регулятору; 5 — вход ПСК; 6 — выход ПСК

Габаритный чертеж пункта редуцирования газа исполнение в блоке (ПГБ):

1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Р_вх. ; 8 — Р_вых.; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса; 14 — выключатель

Наименование регулятора	ПГБ*				Д_у (вход/выход)	Р_вх, МПа	Р_вых, Мпа	Мах. расход, м³/ч	Масса,кг
Наименование регулятора	А, мм	B, мм	C, мм	D, мм	Д_у (вход/выход)	Р_вх, МПа	Р_вых, Мпа	Мах. расход, м³/ч	Масса,кг
РДНК–32	1800	2100	2500	650	50/50	1,2(0,6)	0,002–0,0025	105	1800
РДУ-32	1800	2100	2500	650	50/50	1,2(0,6)	0,001–0,005	300	1800
РДНК	1800	2100	2500	650	50/50	1,2(0,6)	0,002–0,005	850	1800
РДСК	1800	2100	2500	650	50/50	1,2	0,01–0,3	1020	1800
РДП-50	1800	2100	2500	650	50/50	1,2	0,0015–0,6	6400	2200
РДБК-50	1800	2100	2500	650	50/50	1,2	0,001–0,6	5530	2200
РДГ-50	1800	2100	2500	650	50/50	1,2	0,0015–0,6	6040	2200
РДП-100	2300	2300	2500	650	100/100	1,2	0,0015–0,6	26350	2700
РДБК-100	2300	2300	2500	650	100/100	1,2	0,001–0,6	21150	2700
РДГ-80	2300	2300	2500	650	80/80	1,2	0,0015–0,6	12400	2600
